Sección 1: El papel crucial de la toma anticipada: su primera línea de defensa en la construcción de túneles
En la ingeniería de túneles, el momento de la excavación es la fase de mayor-riesgo. Cuando se excava un túnel a través de terreno débil o fracturado, la "corona" (el área sobre la cara del túnel) es propensa al colapso inmediato. Aquí es donde Forepoling Support se convierte en el sustento del proyecto.
1. Garantizar la máxima seguridad para los trabajadores
La seguridad es la prioridad no-negociable en cualquier proyecto subterráneo. Sin una adecuada excavación, pueden ocurrir derrumbes inesperados-durante o inmediatamente después de la excavación, poniendo vidas en riesgo. La colocación de postes crea un "paraguas protector" (también conocido como techo de tubería o marquesina) delante de la cara del túnel, proporcionando un entorno seguro para que los trabajadores y la maquinaria operen.
2. Prevención de derrumbes y asentamientos del terreno
Un colapso no es sólo un peligro para la seguridad; es un desastre financiero que provoca retrasos masivos en los proyectos. El soporte de avance limita la deformación de la roca y el suelo circundantes. Al reforzar el suelo antes de que sea perturbado por la excavación, se mantiene la integridad estructural del arco del túnel y se evita el asentamiento de la superficie-lo cual es especialmente crítico en túneles urbanos cerca de edificios o infraestructuras existentes.
3. La perspectiva del fabricante: la estabilidad comienza con un soporte confiable
Como fabricante especializado de sistemas de soporte para túneles, entendemos que la polarización no es solo un proceso-sino-un ataque preventivo contra la incertidumbre geológica. Ya sea que se trate de arena suelta, roca fracturada o estratos portadores de agua, la elección del material de soporte determina el éxito de la estabilización. Esta necesidad de un soporte rápido, confiable y-de alta solidez es exactamente la razón por la quePernos de anclaje autoperforantesse han convertido en el estándar de la industria para el avance moderno.
Sección 2: ¿Cuándo no es negociable el anclaje de anclaje autoperforante? (Desafíos geológicos)
En condiciones ideales de roca, el soporte del túnel es sencillo. Sin embargo, la infraestructura moderna a menudo exige la construcción de túneles a través de terrenos complejos y "difíciles". En estos escenarios específicos, los pernos tradicionales pre-perforados fallan y elSistema de anclaje autoperforante (SDA)se vuelve esencial para la polarización anticipada.
1. Suelo suelto y colapsable
El mayor enemigo de la construcción de túneles es un "pozo que se derrumba". En arena suelta, grava o limo, el agujero se cierra casi tan pronto como se retira la broca.
El desafío:Los pernos tradicionales requieren la inserción de un orificio estable. Si el agujero colapsa, simplemente no podrá instalar el soporte.
La solución SDA:Debido a que el SDA actúa como sarta de perforación y ancla,no se requiere carcasa. Lo perforas en el suelo y lo dejas ahí. Resuelve el problema de la "imposibilidad-de-perforar" en un solo paso.
2. Rocas fracturadas y zonas de fallas
Cuando se excavan túneles a través de zonas de fallas tectónicas, la roca suele estar muy fracturada y es impredecible.
El desafío:La roca fracturada puede provocar "perforaciones atascadas" o lechadas desiguales, dejando vacíos peligrosos detrás del revestimiento del túnel.
La solución SDA:El núcleo hueco del SDA permitelechada de alta-presión. La lechada fluye a través de la broca y llena cada grieta y fisura en la roca fracturada circundante, convirtiendo una pila suelta de piedras en un "arco de roca" sólido y reforzado.
3. Nivel freático alto
La entrada de agua puede convertir el suelo en lodo, reduciendo drásticamente su-capacidad de autosostenimiento.
El desafío:El agua corriente elimina el material suelto y evita que los anclajes estándar se adhieran.
La solución SDA:Al utilizar el sistema SDA con técnicas de lechada especializadas (como perforación y lechada simultáneas), el anclaje crea una zona impregnada de lechada-que actúa comobarrera de agua, estabilizando la cara y sellando fugas simultáneamente.
4. Túneles urbanos con baja sobrecarga
En entornos urbanos, los túneles suelen construirse cerca de la superficie, directamente debajo de edificios y servicios públicos.
El desafío:Incluso un pequeño movimiento del suelo puede causar grietas catastróficas en la superficie o el colapso de un edificio.
La solución SDA:La anticipación SDA proporcionasoporte inmediato y rígido. Debido a que no hay "tiempo de espera" entre la perforación y la inserción de un perno, el suelo se refuerza antes de que tenga la oportunidad de asentarse, garantizando la seguridad de la infraestructura de la ciudad.
Sección 3: Anclajes autoperforantes (SDA) versus anclajes tradicionales: la eficiencia gana
A la hora de elegir el soporte para el avance del túnel, muchos contratistas comparan el precio por unidad. Sin embargo, el verdadero valor se encuentra en el coste total de instalación y el tiempo ahorrado. Comparemos el anclaje autoperforante (SDA) con los métodos tradicionales (como anclajes de barra sólida o anclajes SN).
1. El proceso "3-en-1" frente a la instalación de varios pasos
Método Tradicional:Requiere perforar el agujero → retirar la sarta de perforación → insertar el perno de anclaje → inyectar lechada. En terrenos que se derrumban, esto a menudo requiere unatubo de revestimiento, lo que duplica el trabajo.
Sistema SDA:combinaperforación, lechada y anclajeen una sola operación. La varilla de anclaje actúa como sarta de perforación, la lechada se bombea a través del núcleo hueco y la broca es de sacrificio.
El resultado:Se puede instalar SDA2 a 3 veces más rápidoque los pernos tradicionales.
2. Resolver el problema de la "estabilidad del pozo"
Método Tradicional:En suelo suelto o roca fracturada, el agujero colapsa en el momento en que se retira la broca. Se hace necesario volver a perforar o utilizar revestimientos costosos, lo que provoca retrasos masivos en los proyectos.
Sistema SDA:Dado que la varilla de anclaje permanece en el orificio de principio a fin, el orificionunca tiene la oportunidad de colapsar. Es la única manera confiable de garantizar que se instale un anclaje de longitud completa-en terrenos difíciles.
3. Calidad superior de lechada
Método Tradicional:Al insertar un perno en un orificio previamente-taladrado, a menudo se dejan bolsas de aire o huecos, lo que reduce la fuerza de unión entre el perno y el suelo.
Sistema SDA:La lechada de alta-presión fluye a través del centro de la barra hueca y sale por la broca. Esto asegura que la lechada llene todos los huecos delde abajo hacia arriba, creando un vínculo denso y de alta-resistencia con el suelo circundante.
Sección 4: La anatomía de un sistema SDA de alto-rendimiento
La tecnología de varillas de anclaje autoperforantes integra funciones de perforación, lechada y anclaje en una sola unidad. Cuando se usa bajo tierra: En segundo lugar, la varilla de anclaje funciona como un tubo de lechada. El manguito de conexión de perforación se reemplaza por un manguito de conexión de lechada, lo que permite que la varilla de anclaje suministre resina, lechada de cemento o materiales similares al pozo como un tubo de lechada tradicional.
permitiendo anclaje-de longitud completa o extendido.
1. La broca del sacrificio
El "corazón" del proceso de perforación. Dado que la broca se deja en el suelo (se sacrifica), debe ser rentable-y altamente eficiente.
Tipos:Dependiendo de la geología, ofrecemos varios diseños:
EX/ES (Acero Endurecido):Para suelos sueltos y arcillosos.
EY/EXX (carburo de tungsteno):Para roca fracturada y estratos más duros.
Ventaja del fabricante:Proporcionamos diferentes diseños de orificios de lavado para garantizar que el flujo de lechada nunca se bloquee durante la perforación.
2. La barra de anclaje hueca
Este es el principal elemento estructural que proporciona tanto el conducto de perforación como el refuerzo final.
Tipos de hilo:Fabricamos ambosR-hilo(hilo de cuerda) yT-tema(rosca trapezoidal), compatible con estándares internacionales (como ISO 10208).
Fortaleza:Fabricado con tubos de acero soldados o sin soldadura de alta-resistencia, que proporcionan un excelente límite elástico y de tracción.
Durabilidad:La rosca continua permite cortar o acoplar la barra en cualquier punto, proporcionando máxima flexibilidad en obra.
3. El acoplador
La colocación de postes a menudo requiere anclajes más largos que una sola barra de 3 o 4 metros.
Función:El acoplador permite unir múltiples barras para un refuerzo profundo.
Precisión:Nuestros acopladores cuentan con un "tope" interno para garantizar que las barras se unan entre sí, lo que permite la transmisión directa de la energía del impacto desde el martillo a la broca.
4. La placa de anclaje y la tuerca
Una vez que la lechada se ha endurecido, estos componentes transfieren la carga desde la pared de la roca al anclaje.
La nuez:Por lo general, es una tuerca esférica o hexagonal, diseñada para soportar un ajuste de alto-par.
El plato:Disponible en formas planas o abovedadas para adaptarse a superficies irregulares del túnel y desviaciones angulares.
(Nota de calidad del fabricante):
En nuestra fábrica, no solo vendemos piezas; vendemos unsistema emparejado.
Compatibilidad:Cada lote se prueba para garantizar que las roscas del acoplador coincidan perfectamente con las barras.
Personalización:¿Necesita una longitud específica o una broca personalizada para un tipo de suelo único? Podemos fabricarlo según sus especificaciones exactas.
En formaciones rocosas no consolidadas, o donde la roca está muy fracturada o presente en depósitos de escarpes de fallas, perforar pozos estables es extremadamente desafiante; El método de construcción convencional de perforar primero e instalar pernos de roca (o cables) después no se puede implementar. En las minas de carbón, estas condiciones se manifiestan principalmente en los siguientes aspectos:
01
Minería de tajo largo
Las actuales prácticas mineras de tajo largo suelen dejar pequeños pilares de carbón que miden entre 3 y 5 metros. En muchos casos, estos pilares están muy fracturados, lo que plantea importantes desafíos para la instalación del soporte de las barras de anclaje. En algunos casos, el pozo colapsa inmediatamente después de que se retira la varilla de perforación, lo que hace imposible la instalación de la varilla de anclaje.
02
Túneles a través de fallas o zonas fracturadas
En estas condiciones, el techo del túnel colapsará una vez expuesto, lo que requerirá un refuerzo previo de la roca circundante. Debido a la naturaleza altamente fracturada del macizo rocoso, la instalación de pernos de roca convencionales es extremadamente difícil.
03
Tratamiento del levantamiento de rocas en túneles de roca blanda
Abordar la formación de arcos de roca en el suelo del túnel ha sido durante mucho tiempo un gran desafío en el soporte de rocas blandas. Debido a la dificultad de perforar agujeros en el suelo, este problema ha permanecido sin resolver durante un largo período. La tecnología de refuerzo de pernos auto-ofrece una solución eficaz.
04

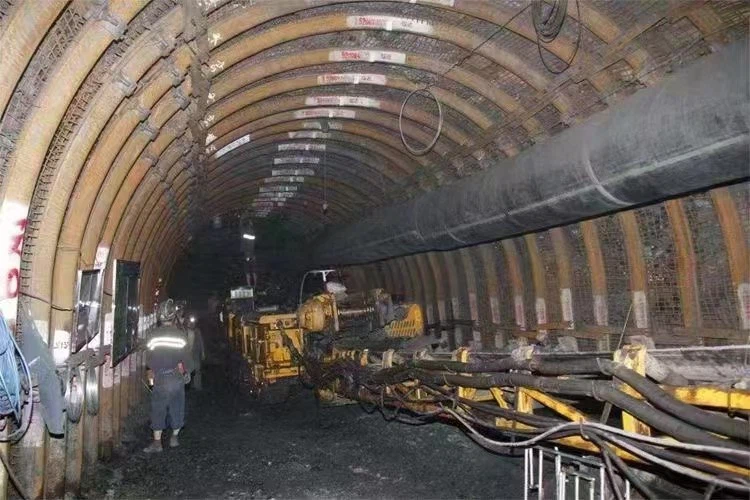

Mantenimiento de túneles en roca circundante fracturada
Después de un período de uso, las carreteras a menudo requieren mantenimiento debido a deformaciones significativas que no cumplen con los requisitos de producción. Estas carreteras suelen presentar extensas zonas dañadas, con rocas circundantes poco profundas, sueltas y fragmentadas, que dificultan enormemente la perforación.
